Moderne off-grid- og nødstrømssystemer kræver hardware, der kombinerer stabil AC-konvertering, integreret batteriopladning og omfattende elektriske sikkerhedsforanstaltninger. Denne artikel udforsker kernefunktionalitet, praktiske implementeringsscenarier, indbyggede beskyttelsesmekanismer og kommunikationsmuligheder i alt-i-én inverter-opladerhardware, der hjælper systembyggere og slutbrugere med at forstå nøglekriterier, når de vælger kombinerede DC-AC-strømkonverteringsenheder til fjerntliggende steder, mobile installationer og hjemme backup-applikationer.
- 1. Forståelse af de grundlæggende principper for kombineret inverter-opladerenhed
- 2. Outputbølgeformkvalitet og belastningskompatibilitet i den virkelige verden
- 3. Integreret opladningssystem og tre-trins batteristyring
- 4. ATS-overførselsydelse og systemkontinuitet under kraftskift
- 5. Indbyggede beskyttelseslag for langsigtet driftssikkerhed
- 6. Hardware kommunikationsporte og fjernovervågningsmuligheder
- 7. Egnede driftsmiljøer og mekaniske installationsanvisninger
- 8. Ofte stillede tekniske spørgsmål
- 9. Afsluttende tanker til systemintegratorer

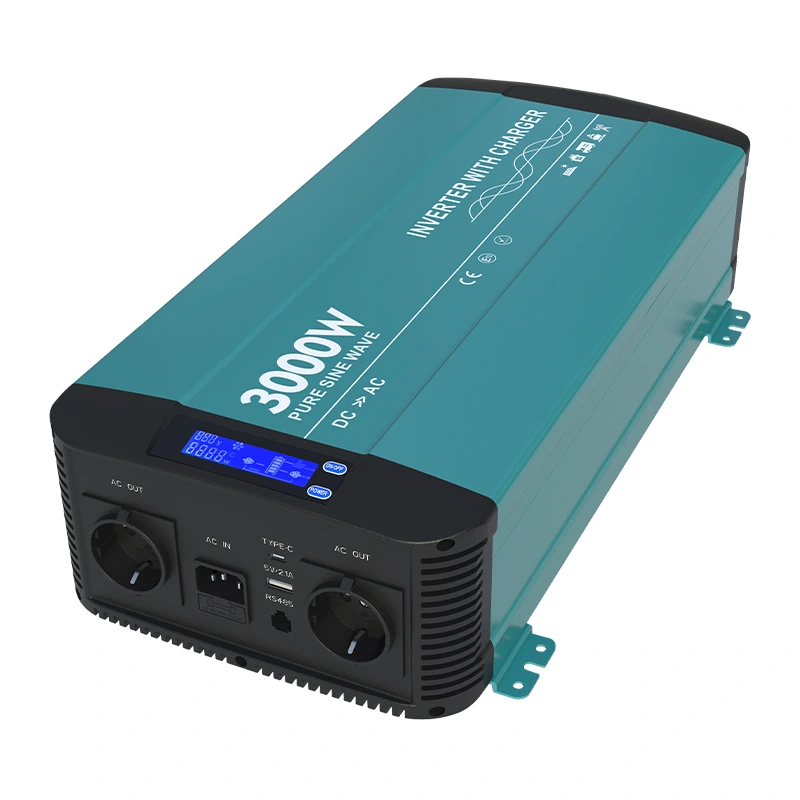

Mange fjernstrømsinstallationer står over for udfordringer, når de koordinerer separate invertere og eksterne batteriopladere, da uoverensstemmende timing eller inkompatible spændingstærskler kan forringe batteriets sundhed og reducere den generelle systemstabilitet.3000w Pure Sine Wave Inverter Med Oplader HK3000PCkombinerer DC-AC-inversion og AC-DC-batteriopladning inde i et enkelt kompakt chassis, hvilket fjerner kompleksiteten ved at koordinere flere diskrete strømkomponenter til off-grid, mobile eller standby-strømprojekter. Alt-i-én-enheder strømliner ledningslayout og skærer ned på fejlpunkter i energikæden, hvilket giver håndgribelige fordele for brugere, der arbejder med camperopsætninger, fjernarbejdspladser og backupkonfigurationer i boliger, hvor kontinuerlig strømtilgængelighed har stor praktisk betydning. Når du samler selvstændige strømsystemer, skaber hvert tilføjet kabel og hver separat enhed potentielle svage punkter, så konsoliderede hardwarearkitekturer fortjener nøje overvejelse under planlægningsfaserne.
1. Forståelse af de grundlæggende principper for kombineret inverter-opladerenhed
En kombineret inverter-oplader tjener to primære roller i et lagerbaseret strømøkosystem. For det første tager den jævnstrøm, der er lagret inde i bly-syre- eller lithiumbatteribanker, og konverterer den til vekselstrøm, der matcher standardspecifikationer for elektrisk husholdningsudstyr. For det andet, når ekstern AC-kilde bliver tilgængelig, trækker det indbyggede opladerkredsløb strøm fra nettet eller generatoren for automatisk at genopfylde tilsluttede batteripakker. Dette dobbelt-rolle design eliminerer kravet til brugere om manuelt at skifte mellem selvstændig opladerhardware og invertermoduler.
- Problemfri skift mellem batteridrevet inversion og netdrevet opladningsarbejdsgange
- Samlet LCD-panel til at visualisere kritiske driftstidsmålinger, herunder spændings- og wattaflæsninger
- Integreret AC-afbryder indbygget i hoved AC-indgangsvejen for supplerende kredsløbssikkerhed
- Dedikerede USB-A- og Type-C-porte giver praktisk lavspænding direkte opladning af enheden
Fysisk dimension og vægt spiller betydningsfulde roller for installatører. Enheden fylder 489×252×118 millimeter og vejer 8,8 kilo, hvilket gør det muligt at installere vægmonteret til både stationære og mobile kabinetter. Monteringsbeslag integreret på metalkabinettet forenkler sikker fastgørelse på faste overflader, uanset om brugerne konfigurerer hardware i brugsskabe, køretøjsrum eller udendørs beskyttede skabe. Korrekt afstand omkring ventilationsriste skal altid opretholdes; blokeret luftstrøm vil udløse termiske beskyttelser og begrænse tilgængelig udgangskapacitet under tunge driftsbelastninger.
2. Outputbølgeformkvalitet og belastningskompatibilitet i den virkelige verden
Ren sinusbølgeoutput udgør en af de vigtigste differentiatorer sammenlignet med modificerede sinusalternativer. Total harmonisk forvrængning, der holdes under fem procent, replikerer bølgeformskarakteristika, der leveres af det offentlige forsyningsnet. Dette har stor betydning, når du kører følsom forbrugerelektronik, induktive motorer, kølekompressorer og udstyr i laboratoriekvalitet. Enheder, der indeholder motorviklinger eller komplekse interne kontroltavler, kører ofte varmere, producerer yderligere støj eller udviser forkortet levetid, når de tilføres forvrængede modificerede sinuseffektsignaler.
Den nominelle kontinuerlige output når 3000 watt med en overspændingskapacitet på 6000 watt vedligeholdt i to sekunders intervaller. Overspændingsværdi håndterer den høje startstrøm, der opstår, når induktive apparater øjeblikkeligt begynder at dreje deres motorer. Uden tilstrækkelig overspændingshøjde kan invertere udløse overbelastningsbeskyttelse, hver gang kompressorer, vandpumper eller vaskemaskinemotorer forsøger at starte. Fabrikskonfigurerbare udgangsspændingsmuligheder dækker 100-120VAC- og 200-240VAC-familier sammen med valgbare 50Hz eller 60Hz frekvensindstillinger for at matche regionale elektriske normer. Minimum fuldlast konverteringseffektivitet registreres på 89 procent, mens den maksimale driftseffektivitet stiger så højt som 92 procent. Højere effektivitet betyder mindre energispild som varme, hvilket bevarer den lagrede batterikapacitet til faktiske slutbrugerbelastninger i stedet for termiske tab i kraftelektronikken.
3000w Pure Sine Wave Inverter Med Oplader HK3000PCunderstøtter komplet galvanisk isolation mellem input DC side og AC output kredsløb. Fuld input-output isolation tilføjer et vigtigt sikkerhedslag, der begrænser fejludbredelse i tilfælde af jordfejl eller ledningsfejl i tilsluttede batterikredsløb. Denne isoleringsfunktion modtager stor ros blandt professionelle installatører, der konstruerer systemer til steder med forhøjede elektriske sikkerhedsrisici, såsom marine miljøer og mobile køretøjsapplikationer, hvor kondens og vibrationer øger chancerne for utilsigtede kortslutningshændelser.
| Præstationsparameter | Specifikationsværdi |
|---|---|
| Kontinuerlig AC udgangseffekt | 3000W ±5 % |
| Overspændingsspidseffektvarighed | 6000W i 2 sekunder |
| Total harmonisk forvrængning | Under 5 % |
| Minimum effektivitet ved fuld belastning | 89 % |
| Maksimal samlet effektivitet | Op til 92 % |
3. Integreret opladningssystem og tre-trins batteristyring
Den interne AC-DC oplader følger klassisk tre-trins opladningslogik: bulk konstant-strøm fase, absorption konstant-spænding fase og flyder vedligeholdelse fase. Denne veletablerede opladningsprofil optimerer genopladningscyklusser for bly-syre-batterikemi. Under bulkfasen leverer opladeren maksimalt tilladt strøm for hurtigt at løfte batterispændingen opad. Når målets absorptionsspændingstærskel er nået, går enheden over i absorptionstrinnet og holder konstant spænding, mens ladestrømmen naturligt aftager nedad. Når strømmen falder til ca. ti procent af den nominelle opladningsstørrelse, går hardwaren i flydetrin og påfører lavere vedligeholdelsesspænding for at modvirke selvafladning uden at overoplade celleplader.
Effektfaktorkorrektion opnår værdier større end 0,95 under maksimal ladebelastning. Stærk effektfaktor ydeevne reducerer det reaktive strømforbrug, der kommer fra AC-kilden, hvilket stiller mildere krav til bærbare generatorer eller netudtag med begrænset kapacitet. AC-indgang accepterer bred netspænding; for 230VAC variant spænder det operationelle AC input vindue fra 180VAC op til 260VAC. Bred inputtolerance betyder, at opladeren kan blive ved med at fungere, selv når generatorens output afviker uden for ideelle nominelle værdier, hvilket ofte sker på bærbar generatorhardware, der arbejder under svingende belastningsforhold.
Maksimum for ladestrøm varierer afhængigt af DC-indgangsspændingsvarianten. Tolv-volt DC-modeller understøtter op til 40 ampere opladningsudgang, mens 24-volt DC-versioner leverer op til 20 ampere opladningsudgang. Systemdesignere bør matche opladerens maksimale strøm med den anbefalede ladehastighed offentliggjort af batteriproducenterne. For høje ladestrømme fremskynder batterinedbrydning; omvendt forlænger underdimensioneret ladestrøm opladningstiden unødigt. Omhyggelig parring af batteribankkapacitet med opladerkapacitet sikrer optimal langsigtet batterilevetid.
4. ATS-overførselsydelse og systemkontinuitet under kraftskift
Indbygget automatisk overførselskontakt (ATS) håndterer skift mellem batteri-afledt vekselstrøm og indgående ekstern netforsyning. Overførselstidsregistre under 16 millisekunder. De fleste almindelige elektriske husholdningsapparater tolererer korte afbrydelser af denne størrelsesorden uden at slukke helt. Denne egenskab leverer næsten-UPS-grad kontinuitet for mange tilsluttede belastninger. Brugere bør huske på, at bestemt meget følsom industriel computerhardware stadig kan kræve yderligere ægte-online-UPS-enheder opstrøms, hvis nul millisekunders overførsel bliver et absolut operationelt krav.
Intern relæhardware håndterer de fysiske kredsløbsskifteopgaver. Relæklassificeringer varierer på tværs af produktvarianter: 110VAC-konfigurationer implementerer 30-amp-relæer, og 230VAC-modeller implementerer 16-amp-relæer. AC-afbryder integreret på netindgangssiden giver beskyttelse mod overstrømsfrakobling for indgående AC-tilførsel, hvilket supplerer relæsikkerheden. Når strømforsyningen vender tilbage efter en udfaldshændelse, dirigerer ATS-logikken automatisk belastninger over til ekstern AC-kilde og aktiverer samtidig det interne opladerkredsløb for at genopbygge batteriets energireserver. Denne hands-off adfærd gør hardware velegnet til uovervågede fjerninstallationer, hvor menneskelige operatører ikke kan reagere hurtigt på netgendannelseshændelser.
5. Indbyggede beskyttelseslag for langsigtet driftssikkerhed
Robust flerlagsbeskyttelsespakke beskytter både selve inverter-opladerens hardware og tilsluttet batteri og belastningsudstyr. På DC-indgangssiden dækker beskyttelser mod omvendt polaritet via intern sikring, lavspændingsafbrydelse og overspændingsafbrydelsesforhold. Beskyttelse mod omvendt polaritet giver et kritisk forsvar mod installationsfejl ved tilslutning af kraftige batterikabler. Uden en sådan beskyttelse kan omvendte batteriterminaler permanent ødelægge strømkonverteringselektronikken på få øjeblikke.
På AC-udgangssiden reagerer enheden på kortslutningshændelser, vedvarende overbelastningssituationer og interne overtemperaturhændelser. Når den indre temperatur stiger ud over det sikre driftsloft, udløser termisk beskyttelse nedlukningsprocedure for at forhindre permanent komponentskade. Temperatur- og belastningsregulerede køleventilatorer justerer rotationshastigheden dynamisk. Ventilatorer roterer kun hurtigere under stor arbejdsbelastning eller høj intern temperatur; under lette belastningsforhold forbliver blæserstøjen minimal, en vigtig fordel for indendørs bolig- eller kabineinstallationer, hvor akustisk komfort betyder noget for beboerne.
Enhver beskyttelsestilstand udløser synlige feedbacksignaler via frontpanelets LCD-skærm, hvilket muliggør fejlfinding uden at åbne udstyrets kabinet. At være i stand til at læse fejlkoder direkte fra den lokale skærm fremskynder diagnosearbejdet for onsite-teknikere, der servicerer fjernstrømsanlæg.3000w Pure Sine Wave Inverter Med Oplader HK3000PCkonsoliderer mange forskellige beskyttelsesresponser inde i en enkelt enhed, og fjerner kravet om at stable mange separate eksterne beskyttelsesmoduler rundt om strømsystemets arkitektur.
6. Hardware kommunikationsporte og fjernovervågningsmuligheder
En RS-485-kommunikationsport med et fysisk stik i RJ-11-stil muliggør fjernovervågning. Brugere kan valgfrit vedhæfte et eksternt LCD-fjernbetjeningspanel, der er placeret væk fra hovedinverter-opladerens chassis. Dette viser sig praktisk til installationer, hvor hovedstrømsudstyr sidder inde i kælderopbevaringsrum eller forsyningsskabe, mens operatører ønsker at observere statusaflæsninger fra opholdsrum. Ethernet-forbindelse findes som en valgfri opgradering til mere avancerede overvågningsopsætninger.
Via RS-485-bussen kan værtsovervågningssystemer trække realtidsdatasæt, herunder batterispænding, output-watt, driftstilstandsflag og aktive fejlindikatorer. For systemintegratorer, der konstruerer større mikrogrid-implementeringer, åbner dette veje til at integrere hardware i platforme til overvågning af websteder på højere niveau. Husk, at RS-485-ledningspraksis bør respektere industriens retningslinjer for differentialsignalering over lange afstande; korrekt kabelvalg og jordforbindelse hjælper med at undgå datakorruption forårsaget af elektrisk støj fra nærliggende højstrømsstrømledere.
7. Egnede driftsmiljøer og mekaniske installationsanvisninger
Det nominelle omgivende temperaturområde for fuld belastning strækker sig fra nul grader Celsius op til plus fyrre grader Celsius. Når den omgivende temperatur stiger til tres grader Celsius, nedsætter hardware automatisk den tilgængelige udgangskapacitet ned til halvfjerds procent af nominel effekt. Opbevaringstemperaturvinduet spænder fra nul op til halvfjerds grader Celsius i perioder, der ikke er i drift. Fugttolerance når maksimalt treoghalvfems procent relativ luftfugtighed under ikke-kondenserende miljøforhold. Kondensation repræsenterer en væsentlig risikofaktor; steder, der oplever dugdannelse, skal sikre tilstrækkelig ventilation for at holde interne printplader tørre.
Monteringsretningen skal følge producentens mekaniske tegninger. Oprethold tilstrækkelig afstand i nærheden af ventilatorens ventilationsåbninger, så varm udblæsningsluft frit kan slippe ud. Undgå at forsegle enheden inde i et fuldt lukket lille kabinet uden dedikeret udsugningsventilation, da indespærret varme aktiverer termisk derating og hyppige beskyttende nedlukningshændelser. Når du vælger batterikabelmåler, skal du altid tage højde for høje strømstyrker på jævnstrømssiden, der er forbundet med strømniveauer på tre tusinde watt; underdimensionerede kabler introducerer for stort modstandsspændingsfald og skaber farlige overophedningspunkter langs ledningsføringer.
8. Ofte stillede tekniske spørgsmål
Ja. AC-indgangskredsløbet vil acceptere output fra bærbare generatorer af korrekt størrelse. Hold generatorens udgangsspænding inden for det offentliggjorte AC-input driftsvindue. Vær opmærksom på generatorens overspændingsevne; generatorens kontinuerlige wattværdi bør komfortabelt overstige maksimal opladning plus ekstra AC-belastningstræk, der samtidig påføres generatorterminalerne. Generatoroutput af dårlig kvalitet med ekstreme spændingsudsving kan udløse interne beskyttelsesreaktioner.
Den oprindelige tre-trins bulk-absorption-float-opladningskurve er oprindeligt konstrueret til oversvømmede, AGM og gel-type bly-syre batteribanker. Ved implementering af lithium-ion-batterienheder skal brugere verificere batteristyringssystemets kompatibilitet i forhold til opladerens spændingssætpunkter. Nogle lithiumpakker kræver modificerede opladningsprofiler; i sådanne scenarier kan ekstern dedikeret batteriopladerhardware blive nødvendig.
Selvom der findes en intern sikring med omvendt polaritet inde i enheden, anbefaler industriens bedste praksis på det kraftigste at installere en højspændingssikring direkte på den positive batterileder inden for kort fysisk afstand fra batteripolerne. Denne eksterne sikring beskytter selve batterikabler i katastrofale kortslutningshændelser uden for inverter-opladerens kabinet.
Galvanisk isolering skaber elektrisk adskillelse mellem batteriets DC-kredsløb og AC-udgangskredsløb. Dette hæmmer fejlstrømsflow på tværs af domæner under jordfejlshændelser, forbedrer sikkerheden inden for mobile og marine installationer og reducerer nogle kategorier af elektrisk støjkobling mellem batteribank og tilsluttede AC-enheder.
9. Afsluttende tanker til systemintegratorer
Alt-i-én inverter-opladerhardware strømliner mange off-grid- og backup-strømsystemer ved at konsolidere inversion, batteriopladning, automatisk overførselsskift og flere beskyttelsesfunktioner i et enkelt chassis. Når du evaluerer strømkonverteringshardware, skal du se ud over kun kontinuerlige watt-rate-tal. tage tid til at vurdere overspændingshåndteringskapacitet, bølgeformens renhed, den indbyggede beskyttelsesfunktions fuldstændighed, overførselsswitch-timing og tilgængelige overvågningsgrænseflader. Hver af disse specifikationer former den virkelige verden systempålidelighed fra dag til dag.
Ethvert elsystemprojekt starter med en grundig belastningsrevision. Dokumentér wattforbruget for hvert apparat, der forventes at køre, noter induktive belastninger med store startstrømme, og definer acceptable dybdegrænser for batteriafladning, før du vælger kombination af batteribank og inverter-oplader. Gennemtænkt forudplanlægning forhindrer driftsfrustrationer, efter hardwareinstallationen er fuldført.3000w Pure Sine Wave Inverter Med Oplader HK3000PCpasser fint til projekter, der kræver en kontinuerlig effekt på tre tusinde watt, mens du ønsker integreret opladningskapacitet uden at samle en patchwork-samling af separate strømsystemkomponenter.
For professionel fremstillingsbaggrund bag denne hardware kan du udforske ressourcer udgivet afNingbo Kosun New Energy Co.,Ltd.Teknisk dokumentation, dimensionstegninger og komplette specifikationsark giver yderligere dybde til tekniske evaluatorer, der forbereder systemdesign.
